Технологически правильный монтаж металлической фальцевой кровли позволяет получить абсолютно герметичное покрытие на крышах с уклоном от 3 или 16° (в зависимости от разновидности соединения). Одной из основных особенностей данного материала является скрытый способ крепления, что значительно повышает уровень герметичности и долговечность. Но данный вид покрытия требует строгого соблюдения технологии и наличия определенных навыков в кровельных работах.
Устройство фальцевой кровли
Надежность и долговечность покрытия напрямую зависит от качества обустройства «кровельного пирога». Но изначально нужно определиться с наклоном крыши – обычно он рассчитывается при разработке проектно-технической документации на строительство с учетом снеговых и ветровых нагрузок в конкретном районе.
Рисунок 1. Основные узлы фальцевой кровли
Минимальный угол уклона для фальцевой кровли выбирается в зависимости типа соединения (подробнее их отличительные особенности рассмотрены ниже):
-
кликфальц – от 16°;
-
двойной фальц – от 3°;
-
одинарный фальц – 10°.
Качественный «кровельный пирог» состоит из следующих слоев (по направлению изнутри-наружу):
-
Слой пароизоляции – предотвращает попадание насыщенных влагой паров в толщу теплоизоляционного материала.
-
Утеплитель – традиционно используется минеральная вата, которая обеспечивает тепло- и звукоизоляцию крыши.
-
Слой гидроизоляции – защищает утеплитель и другие элементы кровельной системы от возможных протечек.
-
Контробрешетка – обеспечивает вентиляционный зазор, необходимый для предупреждения образования конденсата в подкровельном пространстве.
-
Обрешетка – служит основанием для укладки и крепления кровельного покрытия.
При малом наклоне скатов (до 25°), как правило, сооружается сплошная обрешетка, что затрудняет отведение конденсата с внутренней поверхности кровельного покрытия. В этом случает конструкция «кровельного пирога» несколько иная – поверх сплошного дощатого настила должен быть предусмотрен структурированный разделительный слой. Для этого применяется объемная диффузионная мембрана (ОДМ), состоящая из основы (диффузионной мембраны) и структурированной прослойки толщиной в пределах 7-8 мм.
Рисунок 2. Внешний вид объемной диффузионной мембраны
Устройство кровельного пирога на крышах с наклоном менее 14° по сплошному дощатому основанию с разделительным слоем в виде специальной мембраны, предупреждающей образование конденсата:
Также при укрытии крыши необходимо защитить подкровельное пространство от мусора и снега на коньковом узле и карнизном свесе в местах расположения вентзазоров. Для конька на фальцевой кровле применяется специальный аэроэлемент, а для карниза – вентиляционная лента.
Рисунок 3. Внешний вид аэроэлемента конька (слева) и карнизной ленты (слева)
Виды фальцевой кровли
Фальцевая кровля представляет собой кровельный материал в виде панелей (картин), которые соединяются между собой благодаря наличию на кромках специальных замков. Данное покрытие классифицируется по типу соединения отдельных листов.
Сегодня потребители чаще выбирают такие виды кровли по технологии соединения картин:
- Кликфальц – на таких панелях одна кромка имеет верхний замок, а другая ответную часть замкового соединения и специальную полку с перфорацией для скрытого крепления к обрешетке. Такое покрытие проще и удобнее монтируется – верхний замок накладывается на ответный и прижимается до защелкивания элементов. Полезная ширина изделий составляет 510 мм, общая – 545 мм.

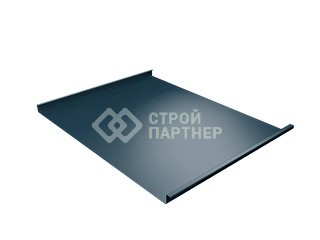

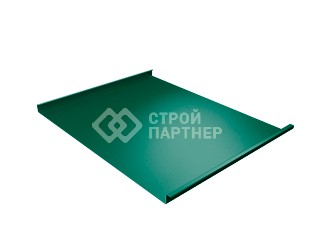

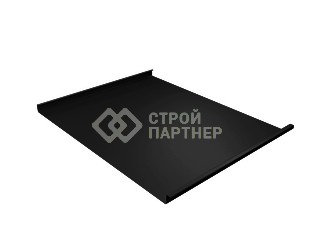

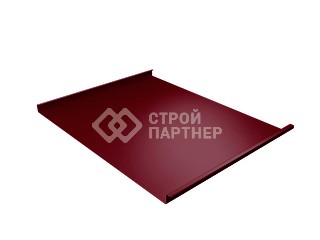

Фото 4. Внешний вид картины с соединением кликфальц
- Двойной фальцевый замок кровли – картины имеют Г-образную конфигурацию кромок. Такое соединение обеспечивает повышенную герметичность покрытия. Фальц получают методом закатывания кромок с помощью ручного или электрического инструмента. Полезная ширина изделий составляет 550 мм, общая – 625 мм.
Фото 5. Внешний вид панелей с двойным фальцевым замком
Также выпускаются картины с одинарным фальцем, у которых одна кромка имеет один загиб под 90°, а вторая – два загиба под 90 и 180°. Такое соединение считается менее надежным, чем двойной фальцевый замок.
Рисунок 6. Внешний вид одинарного стоячего замка
Стандартная толщина металлической фальцевой кровли составляет от 0,45 до 0,7 мм, длина выбирается в зависимости от габаритных размеров ската и может достигать от 1,2 до 9 м.
Инструменты и материалы
Чтобы качественно смонтировать фальцевую кровлю вам понадобится следующий набор инструментов:
-
Комбинированные ножницы по металлу – для криволинейной резки панелей.
-
Ножницы «Пеликаны» - для прямолинейного реза.
-
Клещи с углом 45°, киянка – для формирования узлов.
-
Инструменты для прогибов на карнизном свесе и других узлах.
Для монтажа кровли с двойным фальцем необходим специальный инструмент для фальцевания (закатывания) соединений. Для этого могут применяться механические приспособления или электрические устройства.
Рисунок 7. Автоматический (справа) и механический (слева) методы формирования фальцевого соединения
Соединение картин с кликфальцевым замком обычно выполняется нажатием ногой на кромку. Также для этого можно использовать киянку.
Технология укладки покрытия
Фальцевая кровля по технологии монтажа имеет некоторые отличия в зависимости от разновидности соединения фальцев. Эти различия, как уже было отмечено раньше, заключаются в угле наклона стропильной конструкции, а также в способе фиксации кровельного покрытия.
Укладка фальцевой кровли выполняется на прочную обрешетку, шаг которой подбирается в зависимости от угла наклона скатов (рис. 8).
Рисунок 8. Шаг крепления досок обрешетки для покрытия с соединением кликфальц в зависимости от угла наклона скатов
Шаг обрешетки для укладки картин, соединяющихся по технологии двойного фальца, аналогичен. Единственный важный момент – минимальный угол наклона для фальцевой кровли этого типа составляет 3°. Поэтому сплошное основание сооружается для конструкций с уклоном от 3 до 25°.
Сегодня фальцевые картины используются для сооружения крыш с уклоном более 70° и даже полностью вертикальных конструкций – в этом случае шаг установки досок обрешетки должен составлять 300 мм.
Пример нестандартного монтажа кровельного покрытия с переходом на стену при укрытии крыши дома в стиле Барнхаус рассмотрен в следующем видео:
Традиционно кровельный листовой материал для укрытия крыши подбирается по размеру скатов, чтобы одна картина полностью перекрывала его по длине. Однако бывают ситуации, когда приходится делать и поперечное соединение листов. При этом стыки надо размещать в шахматном порядке со смещение не менее 500 мм относительно друг друга.
Рисунок 9. Поперечная стыковка картин
Более подробно технология наращивания рассмотрена в следующем видео на примере кликфальцевых картин:
Особенности крепления фальцевой кровли к деревянной обрешетке рассмотрим ниже.
Инструкция по монтажу фальцевой кровли
Устройство качественной фальцевой кровли начинается с монтажа теплоизоляционного материала и пароизоляционной мембраны. Минеральная вата обычно монтируется враспор между стропилами, пароизоляция крепится снизу утеплителя к стропилам строительным степлером. Отдельные полотна мембраны соединятся между собой с помощью двухстороннего скотча с обеспечением нахлеста 100 мм.
Фото 10. Утепление крыши изнутри
В конструкции «холодной» крыши (т.е. чердачное помещение не будет отапливаться) теплоизоляция и пароизоляция отсутствуют. Монтаж в этом случае начинается с гидроизоляционного материала
Технология и общая последовательность монтажа фальцевой кровли:
-
Настил гидроизоляции.
-
Монтаж контробрешетки и обрешетки.
-
Укладка картин.
-
Установка дополнительных элементов – ендов, коньков, примыканий фальцевой кровли.
-
Обход дымохода.
Монтаж гидроизоляции, контробрешетки и обрешетки
Установка фальцевой кровли начинается с крепления капельника вдоль всего карниза. Последовательный процесс его фиксации показан на рис. 11.
Рисунок 11. Техника крепления капельника
На следующем этапе выполняется укладка гидроизоляционной мембраны. Она крепится к стропилам с помощью строительного степлера, между собой полотна соединяются внахлест 100 мм с применением двустороннего скотча. Также гидроизоляция приклеивается к капельнику – для этого обычно используется кровельный герметик или двусторонний скотч.
Рисунок 12. Процесс монтажа гидроизоляции
Далее сооружается контробрешетка из брусков сечением 50×50 мм, которые крепятся саморезами вдоль стропильных ног.
Рисунок 13. Контробрешетка в кровельной конструкции
Затем сооружается обрешетка из досок толщиной 25-35 мм, шаг крепления которых подбирается с учетом угла наклона кровельной системы. Монтаж выполняется перпендикулярно брускам контробрешетки.
Фото 14. Монтаж обрешетки
Для установки крюков водосточных желобов на нижней обрешетине нужно сделать пазы глубиной 5 мм и шириной 25 мм – обычно для этого используется стамеска. После крепления крюков устанавливается карнизная планка.
Фото 15. Крепление карнизной планки
После этого можно монтировать панели фальцевой кровли.
Монтаж картин
Укладка панелей начинается с торца крыши – можно использовать как целую картину, так и обрезанную (в зависимости от предпочтений исполнителя или конструктивных особенностей кровли). При монтаже важно обеспечить идеально прямой угол относительно линии карниза и первой картиной. В противном случае все остальные элементы тоже будут уложены неровно, что влияет на качество и эстетичность покрытия.
Последовательность работ:
1. Надрезать ножницами нижние края уложенной панели у замков на глубину 25 мм и выполнить его подгиб под углом 15-30° вниз инструментом для подгиба на карниз фальцевой кровли. Выступающую часть замка срезать.
2. Закрепить смонтированную панель к обрешетинам – техника крепления зависит от разновидности фальца и подробно рассмотрена ниже.
3. Закрепить саморезами торцевую планку к торцевой доске сбоку и к бруску сверху. Подрезать край планки и сделать загиб для закрытия торца бруска.
Рисунок 16. Устройство торцевого участка на фальцевой кровле
4. Установить остальные панели на скате.
Более подробно технология монтажа фальцевой кровли кликфальц рассмотрена в следующем видео:
Фиксация картин к основанию производится в зависимости от типа фальцевого соединения:
- Кликфальц – крепление фальцевой кровли этого вида к обрешетке осуществляется саморезами в специально предусмотренную для этого перфорацию гвоздевой полки. Шурупы рекомендуется слегка недокручивать для обеспечения возможности незначительного смещения картины при тепловом расширении.
Рисунок 17. Техника соединения панелей кликфальц
- Двойной фальц – данный тип фальцевой кровли крепится к обрешетке подвижными кляммерами, чтобы панели могли двигаться при тепловом расширении.
Фото 18. Подвижный кляммер для фиксации картин двойной фальц
Установка дополнительных элементов
Технологий обустройства конька:
-
Закрепить ленту аэроэлемента вдоль линии конька по краям картин на противоположных скатах таким образом, чтобы закрыть коньковой зазор.
-
Смонтировать опорный вентпрогон вдоль конька между замками панелей на обоих скатах.
-
Установить коньковую планку на опорные вентпрогоны.
Рисунок 19. Устройство конька фальцевой кровли
Техника обустройства ендовы:
-
Прикрепить заклепками к планке ендовы нижней специальную крепежную планку «фальц» по краям на расстоянии 50-100 мм.
-
Выполнить герметизацию мест крепления планок.
-
Обрезать по шаблону примыкающие к ендове картины с припуском 25 мм, который нужен для загиба (по принципу карнизного загиба).
-
Смонтировать панель в зацеп с крепежной и карнизной планками.
Рисунок 20. Схема устройства ендовы
Свои особенности имеет и крепление снегозадержателей на фальцевую кровлю. Они фиксируются не к обрешетке через кровельное покрытие, а к фальцам с помощью специальных крепежных скоб и болтов. Подробно техника установки рассмотрена в следующем видеоматериале:
Обход дымоходов
Классическое устройство примыкания к дымоходной трубе на фальцевой кровле показано на рис. 21. Технология такого обхода довольно сложная и требует детальных разъяснений. Этот вариант применим для обхода дымоходов шириной до 700 мм, при этом максимальное расстояние от фальца до боковой грани трубы с обеих сторон не должно превышать 390 мм.
Рисунок 21. Конструкция обхода дымоходной трубы
Технология работ следующая:
- Изготовить конструктивные элементы обхода согласно рис. 22.
Рисунок 22. Конструктивная схема элементов для обустройства обхода дымоходной трубы на фальцевой кровле
-
Обрезать примыкающие снизу к дымоходу картины в 200 мм от его нижнего края.
-
Закрепить доску или брусок толщиной 25 мм перед дымоходной трубой.
-
Смонтировать крепежные планки на панели 1 и 2, закрепить их саморезами или заклепками с промазыванием герметиком места соединения с картинами.
где 1, 2 – примыкающие к дымоходу картины;
3 – доска или брусок толщиной 25 мм;
4 – крепежные планки.
Рисунок 23. Подготовка к устройству обхода дымоходной трубы
-
Установить нижнюю планку примыкания к трубе, зацепив и соединив ее с крепежными планками на картинах 1 и 2 (рис. 23) по технологии поперечного наращивания.
-
Смонтировать дополнительные панели (боковые), соединив их с крепежными планками на картинах 1 и 2 (рис. 23) по технологии поперечного наращивания и с нижней планкой примыкания с помощью одинарного фальца.
-
Установить верхнюю планку примыкания, соединив ее с боковыми панелями одинарным фальцем у дымохода и в зацеп за их края на крыше, как показано на рис. 24.
Рисунок 24. Установка верхней планки примыкания
Окончательный этап – монтаж доборной планки примыкания поверх установленных элементов по периметру дымохода. Она может быть смонтирована в предварительно подготовленную штробу или внакладку. В обоих случаях место примыкания к дымоходной трубе нужно тщательно герметизировать. В первом случае герметиком заполняется штроба, во втором – образовавшийся уголок.
