Фальцевая кровля считается одним из самых надежных способов укрытия крыши. Свое название она получила благодаря особому методу соединения металлических листов – фальцеванию. Шов, который получается в результате закатывания краев стали, называется фальцем. Он обеспечивает абсолютно герметичное соединение, а технологи монтажа материала предполагает скрытое крепление к обрешетке кляммерами.
Рисунок 1. Примеры фальцевых кровель
Плюсы и минусы фальцевой кровли
Фальцевая металлическая кровля применяется на зданиях разного назначения – жилых, общественных, офисных и административных. В Европе ее начали использовать в 18 веке, а на территории России она получила широкое распространение только в 20 столетии.
Основные преимущества, которыми обладает фальцевая кровля:
-
Абсолютная герметичность соединения и отсутствие необходимости крепления саморезами через поверхность листа, что исключает возможность проникновения влаги в подкровельное пространство через крепежные отверстия. Фиксация производится скрытым способом с помощью кляммеров (двойной фальц) или саморезов (кликфальц).
-
Возможность укрытия крыш сложных форм (купольных, луковичных) при условии использования соединения двойной фальц.
-
Продолжительный срок эксплуатации – в зависимости от материала или защитно-декоративного покрытия может составлять более 50 лет.
-
Небольшой вес 1 м2 фальцевой кровли – исключает необходимость обустройства усиленной стропильной системы что выгодно отличает ее от керамической черепицы, шифера и других подобных кровельных материалов.
-
Большой выбор по материалу изготовления и цветовым решениям (если речь идет об оцинкованных листах с полимерным защитно-декоративным покрытием).
-
Возможность применения на крышах с уклоном от 3° (для двойного стоячего фальца) и от 16° (для кликфальца).
-
Стойкость к любым капризам природы.
Рисунок 2. Способы скрытого крепежа разных видов покрытия
Из недостатков следует отметить довольно сложную технологию устройства фальцевой кровли в случае применения листов, соединяющихся по методу двойного фальца. При использовании покрытия со швами кликфальц монтаж вполне реально выполнить своими силами. Также минусом является высокая шумность при осадках, как и у всех металлических кровельных материалов. Эта проблема решается путем обустройства качественного «кровельного пирога» с достаточной толщиной тепло- и звукоизоляционного слоя.
Производство и характеристики покрытия
Для изготовления фальцевой кровли применяется рулонный металл, который изначально разрезают в продольном направлении и наносят защитную пленку. Затем материал подается на прокатный станок, где формируются нижний и верхний замок фальца и выполняется поперечная резка для получения изделий необходимых размеров. В результате производства получаются картины – отдельные элементы с подготовленными для соединения кромками.
Фото 3. Процесс изготовления картин
Картины изготавливаются следующих размеров:
-
Длина – от 1,2 до 9 м.
-
Ширина – бывает общей и полезной (рабочей), зависит от вида фальцевого соединения элементов кровли. Кликфальц – полезная 510 мм, общая 545 мм. Двойной фальц – рабочая 550 мм, полезная 625 мм.
-
Стандартная толщина фальцевой кровли – от 0,45 до 0,7 мм.
Рисунок 4. Применение кровельного материала на разных конструкциях крыш
Вес 1 м2 фальцевой кровли составляет от 2 до 5 кг в зависимости от материала, из которого она изготовлена, и его толщины.
Особенности производства рассмотрены в следующем видео:
Виды фальцевых соединений
Сегодня производители выпускают картины с разными видами соединений, которые определяют уровень надежности и герметичности кровельного покрытия. Это позволяет подобрать оптимально подходящий материал для укрытия любых по сложности и форме крыш.
Одной из самых простых в монтаже является фальцевая кровля с соединением кликфальц. Он считается самозащелкивающимся, поскольку для получения шва достаточно простого нажатия. При этом данный тип шва обеспечивает надежность и герметичность кровельного покрытия. Далее мы подробнее рассмотрим каждый вид подробнее.
Одинарный фальц
Наиболее простой вид соединения картин при устройстве фальцевой кровли, но при этом менее надежный, чем двойной фальц. Одна кромка листа загнута под углом 90°, вторая выполнена с двумя подгибами – 90 и 180°. Применяется для крыш с углом наклона не меньше 10°.
Одинарный фальц бывает 2-х видов:
-
Стоячий – для продольного соединения картин.
-
Лежачий – для поперечного соединения элементов (при возникновении такой необходимости).
Рисунок 5. Внешний вид одинарного лежачего и стоячего фальца
Двойной фальц
Более сложный вид соединения, обеспечивающий повышенную герметичность покрытия. Это позволяет использовать картины на крышах с уклоном от 3°. Отличается Г-образной формой кромок.

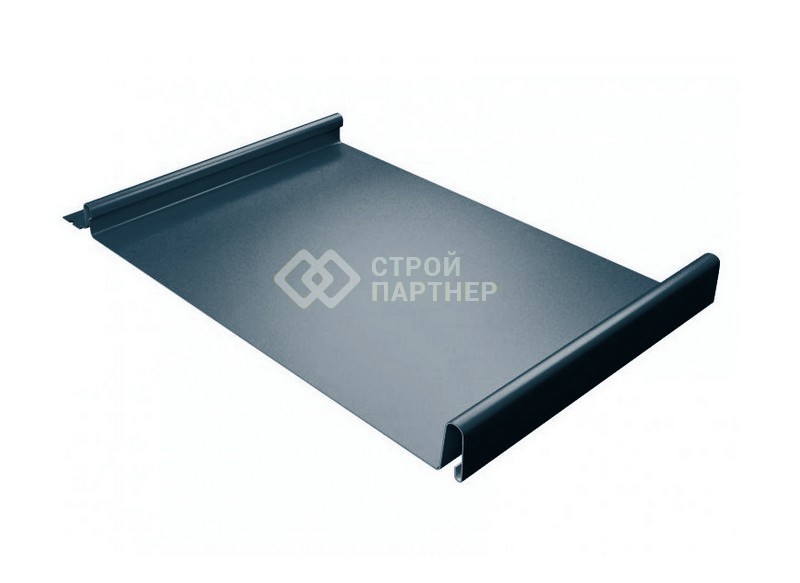

Фото 6. Внешний вид картины с двойным фальцем
Тоже бывает двойной стоячий фальц для продольного соединения картин фальцевой кровли и лежачий – для поперечной стыковки.
Рисунок 7. Внешний вид двойного лежачего и стоячего фальца
Кликфальц
Кликфальц – современный вид соединения листовой фальцевой кровли, не требующий применения специального оборудования и профессиональных навыков. Одна кромка материала оснащена специальным загибом, имитирующим фальц, а другая выполнена в виде защелкивающегося кликфальца (фото 8).
Фото 8. Внешний вид соединения кликфальц
Картины с такими швами применяются для укрытия крыш с уклоном от 16°. Кликфальцевое соединение обеспечивает высокую герметичность, отсутствие крепежных отверстий, так как фиксация производится скрытым методом в отверстия, расположенные вдоль замочной части материала.
Рисунок 9. Особенности защелкивания замка кликфальцевого шва
Сравнительные особенности кликфальца и двойного стоячего фальца рассмотрены в следующем видео:
Разновидности фальцевой кровли по материалу
Мы рассмотрели типы фальцевой кровли с одинарным, двойным стоячим фальцем, кликфальцем. Но данный кровельный материал различается не только по виду соединений, но и по материалу изготовления – оцинкованная сталь с полимерным покрытием, медь, алюминий, цинк-титан.
Медь
Медное фальцевое покрытие кровли – самое качественное, долговечное и красивое, но при этом и дорогостоящее. Высокая пластичность материала позволяет использовать его для укрытия крыш любых конфигураций. В процессе эксплуатации на поверхности образуется патина малахитово-зеленого цвета.
Фото 10. Внешний вид медной фальцевой кровли
Другие преимущества:
-
абсолютная стойкость к коррозии;
-
легкость обработки;
-
ремонтопригодность;
-
срок службы – более 100 лет;
-
относительно высокая механическая прочность.
Алюминий
Алюминий тоже успешно применяется для изготовления фальцевых картин для укрытия крыши. Алюминиевое покрытие отличается малым весом (в пределах 2 кг/м2), пластичностью и функциональностью. Его стоимость тоже довольно высока, а механическая прочность немного ниже по сравнению с другими материалами.
Фото 11. Внешний вид крыши из алюминиевых фальцевых картин
Преимущества:
-
выпускается как в чистом виде, так и с декоративным покрытием разных цветов;
-
устойчивость к коррозии;
-
возможность использования на кровлях сложной формы.
Цинково-титановый материал
Данный вид кровельного фальцевого покрытия кровли представляет собой сплав цинка (99,71 %), титана (0,17 %) и меди (0,12 %). Основной особенностью является способность самовосстанавливаться – небольшие царапины со временем самопроизвольно затягиваются. Однако материал тоже дорого стоит.
Фото 12. Кровля из цинк-титана
Достоинства:
-
хорошая гибкость;
-
срок службы до 100 лет;
-
благородный внешний вид.
Оцинкованная сталь с полимерным покрытием
Фальцевая кровля из оцинкованной стали сочетает в себе высокие эксплуатационные характеристики и невысокую стоимость относительно прочих материалов, поэтому является наиболее востребованной в частном домостроении. В зависимости от разновидности защитно-декоративного покрытия производители дают официальную гарантию от 10 до 50 лет.
Фото 13. Картины из оцинкованной стали с цветным полимерным покрытием
Обычная металлическая фальцевая кровля тоже обладает рядом особенностей:
-
универсальность;
-
большой выбор цветовых решений;
-
цветостойкость;
-
прочность и надежность.
Устройство фальцевой кровли
В соответствии со СНиП принципиальных отличий в технологии устройства фальцевой кровли и подобных ей кровельных покрытий (профнастил, металлочерепица) нет. Разница заключается только в технике крепления и способе соединения картин.
Технология устройства фальцевой кровли, так же как и других металлических покрытий, предполагает необходимость сооружения качественного «кровельного пирога». Он необходим не только для снижения теплопотерь при обустройстве мансардного этажа, но и для минимизации шума от дождя и града.
Где:
-
Картины фальцевой кровли – внешнее кровельное покрытие.
-
Система водостоков – для отвода дождевой и талой воды.
-
Обрешетка – основание для укладки и крепления кровельного материала.
-
Контробрешетка – для создания вентзазора, предупреждающего образование конденсата в подкровельном пространстве.
-
Слой гидроизоляции – для защиты утеплителя и других элементов «кровельного пирога» от возможных протечек.
-
Утеплитель (обычно минеральная вата) – для тепло- и звукоизоляции крыши.
-
Слой пароизоляции – для предотвращения попадания насыщенных влагой паров в толщу утеплителя.
-
Двусторонний скотч – для герметичного соединения отдельных полотен гидро- и пароизоляции.
-
Чистовая или черновая отделка потолка на мансардном этаже.
-
Обрешетка для крепления отделочного материала при подшивке потолка.
-
Стропила – основной конструктивный элемент стропильной системы.
-
Сплошная обрешетка – тоже служит для укладки и крепления кровельного покрытия. Сооружается на сложных участках кровли – в местах установки снегозадержателей, ендов, примыканий к дымоходу, мансардным окнам и т.д.
-
Подшивка карнизного свеса – обычно используются специальные софиты с перфорацией.
Рисунок 14. Устройство фальцевой кровли из оцинкованной стали
Особенности монтажа
Подробно последовательность и техника монтажа кровли из фальцевых картин рассмотрена в другой нашей статье. В этом пункте мы обозначим только основные нюансы монтажных работ.
Особенности технологии и нормы устройства фальцевой кровли согласно СНиП:
- Монтаж производится на шаговую или сплошную (разреженную) обрешетку – разновидность и шаг крепления досок выбирается в зависимости от угла наклона ската.
Рисунок 15. Виды обрешетки
-
Крепление картин к доскам обрешетки выполняется с помощью кляммеров (одинарный и двойной фальц) или саморезами в специальные перфорированные отверстия на кромках панелей (кликфальц).
-
Фиксацию изделий с соединениями типа одинарного и двойного фальца лучше выполнять подвижными кляммерами, которые позволяют картине немного смещаться при тепловом расширении.
Рисунок 16. Подвижный (справа) и неподвижный слева кляммеры и внешний вид крепления (снизу)
- При креплении кликфальцевой кровли нужно слегка недокручивать саморезы в технологических отверстиях, чтобы элемент мог смещаться при тепловом расширении.
Фото 17. Фиксация кликфальцевых панелей
-
Техника соединения панелей кликфальц была рассмотрена выше и не представляет особых затруднений.
-
Техника закатывания двойного стоячего фальца требует наличия профессионального опыта. Для облегчения трудоемкости соединения используются разные механические и автоматические инструменты.
Рисунок 18. Механический (слева) и автоматический (справа) способы фальцевания
- При укладке на сплошную обрешетку рекомендуется дополнительно использовать подкладочный ковер (рис. 18 поз. 3 «дренажная мембрана»).
Рисунок 19. Конструктивные элементы «кровельного пирога» при устройстве фальцевой кровли на сплошном основании
- При монтаже на шаговую обрешетку эксперты советуют укладывать шумоизоляционную ленту под каждую картину для минимизации уровня шума.
Монтаж данного кровельного покрытия имеет множество технологических моментов, но в этом пункте статьи мы рассмотрели только самые важные из них, которые касаются конструкции, техники крепления и соединения материала.
