Кладка цоколя из кирпича своими руками


3746

Кладка цоколя из кирпича своими руками

Цоколем называется подножие дома, которое расположено поверх фундамента и является своеобразным переходом от основания к несущим стенам. Для его устройства могут применяться различные материалы – бутовый камень, специальные железобетонные блоки. Нередко цокольной частью выступает монолитный железобетонный пояс столбчатого или ленточного фундамента, расположенный над поверхностью земли. Также широким спросом пользуется кладка цоколя из кирпича, но в этом случае нужно применять качественный кладочный материал и соблюдать ряд важных технологических правил. Этим вопросам и посвящена наша очередная статья.

Цоколь из кирпича или бетона: что лучше?

Часто мы слышим вопрос о том, какой цоколь лучше – из бетона или кирпича. Однозначного ответа нет, и все зависит от конструктивных особенностей как дома и полов в нем, так и самой цокольной части. Но мы больше склоняемся ко второму варианту, несмотря на его более высокую стоимость. Этому есть рациональное объяснение.

На практике при использовании керамического материала вы изначально получаете:
  • менее холодный подпол (даже без дополнительного утепления);
  • более качественную гидроизоляцию, что особенно актуально при последующей кладке газобетона или пеноблока на цоколь из кирпича (см. фото 1).

Пример выложенной стены из газоблока на кирпичном цоколе

Фото 1. Пример выложенной стены из газоблока на кирпичном цоколе

Строительство дома – комплексная задача, при которой не может быть универсальных решений, поэтому окончательное решение принимать вам.

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

На вопрос о том, каким кирпичом класть цоколь, мы можем однозначно ответить, что наиболее подходящим как с экономической, так и с практической точки зрения материалом является керамический (см. фото 2).

Керамический кирпич на поддонах

Фото 2. Керамический кирпич на поддонах

Какой марки кирпич нужен для цоколя?

Для цокольной части здания нужно выбирать кирпич высокой марки прочности:
  • М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
  • М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см2.

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Рядовой (забутовочный) керамический материал

Фото 3. Рядовой (забутовочный) керамический материал

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Полнотелый кирпич для цоколя (см. фото 4) обладает сплошной структурой (пустотность не более 13%), поэтому и теплопроводность несколько выше. Зато по прочности он значительно выигрывает, что позволяет использовать его для возведения ответственных несущих конструкций.

Полнотелый керамический материал

Фото 4. Полнотелый керамический материал

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Допускается применение и пустотелого материала (см. фото 5), но только для строительства зданий высотой не более 1 этажа, которые не создают чрезмерных нагрузок на основание. При этом в процессе выбора учитывайте, что пустотность – показатель вариативный. То есть у одних элементов она может составлять 15%, а у других – 46%. Соответственно, и допустимая нагрузка у них будет разная. В этом случае не нужно долго думать, из какого кирпича сделать цоколь – выбирайте «золотую середину».

Пустотный красный кирпич

Фото 5. Пустотный красный кирпич

Какой по размерам должен быть кирпич для цоколя?

Полнотелые керамические изделия выпускаются в 2-х форматах:
  • 1НФ – одинарный с размерами 250×120×65 мм;
  • 1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

Расчет потребности кирпича для выкладки цоколя: технические нюансы, строительный калькулятор

С технологической точки зрения расчет красного кирпича на цокольную часть здания целесообразнее выполнять на этапе проектирования дома, чтобы включить в смету финансовые затраты на покупку материала. Но на практике довольно часто это выполняется уже при планировании устройства цоколя.

Технические моменты расчета

Для расчета рядового кирпича (независимо от того, на калькуляторе это будет выполняться или самостоятельно) нам необходимо знать толщину будущего цоколя и его высоту. Эти параметры кратны размерам используемого кладочного материала с учетом толщины швов, которые обычно составляют 10-12 мм.

Возможные варианты толщины кладки указаны на рис. 1:

Разные по толщине виды кладки

Рисунок 1. Разные по толщине виды кладки

Как правило, цокольная часть дома выкладывается толщиной 380 или 510 мм. Кладка цоколя в 1 кирпич (см. фото 6) применяется в основном при строительстве деревянных строений, дачных домиков сезонного проживания, бань и других небольших построек.

Пример выкладывания цокольной части толщиной 250 мм

Фото 6. Пример выкладывания цокольной части толщиной 250 мм

Кладка в ½ кирпича применяется только для облицовки цоколя (см. фото 7).

Цоколь, облицованный кирпичом

Фото 7. Цоколь, облицованный кирпичом

Высота высчитывается после того, как вы определитесь, какой тип кирпича идет на цоколь – 1НФ или 1,4НФ. При расчете обязательно учитываются горизонтальные швы.

Усредненный расход кладочных элементов в зависимости от толщины конструкции представлен в таблице ниже. Но конкретное количество материала высчитывается индивидуально для конкретного здания. При этом покупать рекомендуется с небольшим запасом (в пределах 5-7%), чтобы исключить простои из-за нехватки материала.

Таблица 1. Средний расход кирпича на 1 м2 кладки

Единица измерения

Количество кирпичей в кладке (с учетом растворных швов), шт.

одинарный

полуторный

1 м2 кладки в ½ кирпича

51

39

1 м2 кладки в 1 кирпич

102

78

1 м2 кладки в 1,5 кирпича

153

117

1 м2 кладки в 2 кирпича

204

156

Подготовка к кладке цоколя

Перед тем, как класть цоколь из кирпича, нужно ознакомиться с основными технологическими аспектами выполнения работ:
  • Кладка осуществляется обязательно на предварительно гидроизолированный фундамент, что предупредит капиллярный перенос влаги из основания в толщу керамических изделий. Для этих целей лучше всего подходит рулонный рубероид (см. фото 8), настилаемый в 2 слоя. Но можно использовать и обмазочные битумные составы (минимальная толщина наносимого слоя составляет 1,5-2 мм).

Настил рулонной гидроизоляции на фундамент

Фото 8. Настил рулонной гидроизоляции на фундамент

  • Керамические изделия укладываются на постель (см. рис. 2) с перевязкой швов нижнего ряда элементами верхнего. Для соблюдения прямолинейности кладки между углами строения предварительно натягивается причальный шнур, но с дополнительной проверкой «ровности» строительным уровнем.

Названия сторон кирпича

Рисунок 2. Названия сторон кирпича

Разновидности цоколя по форме

Устройство цоколя из кирпича возможно как на ленточном фундаменте, так и на плитном или столбчатом с монолитным бетонным поясом по периметру. На технологию кладки тип основания не оказывает влияния.

На стадии планирования работ вам нужно определиться с толщиной и формой цокольной части здания (см. рис. 3), которая бывает 3-х видов:
  • выступающая;
  • западающая;
  • в одной плоскости со стенами.

Формы цоколя

Рисунок 3. Формы цоколя

Как правильно класть цоколь из кирпича на фундамент?

Изначально нужно выполнить разметку цокольной части, а также обязательно проверить с помощью рулетки диагонали фундамента (см. рис 4). Они должны быть идентичными по длине, в противном случае будет нарушена геометрия всего дома.

Измерение диагоналей фундамента

Рисунок 4. Измерение диагоналей фундамента

При обнаружении несовпадений в длине еще есть шанс исправить погрешность на этапе укладки цоколя из кирпича. Для этого на фундаменте надо сделать разметку будущей кладки, измерив расположение диагоналей (начинать нужно от внешних углов основания). Нужные точки отмечаются и соединяются линиями.

Технология кладки

Обычно цоколь дома из кирпича начинают выкладывать с углов, что упрощает дальнейшие кладочные работы. Кладку проще всего вести по натянутому согласно разметке причальному шнуру по периметру всего фундамента с обеспечением точного вертикального и горизонтального уровня.

Изначально выводятся все углы высотой в несколько рядов с четким соблюдением вертикали, горизонтали и поворота равного 90°. Затем на них можно установить порядовки (см. рис. 5) и натянуть между ними шнур причалку, с помощью которых уже будет проще выполнять кладку цоколя из кирпича своими руками (особенно начинающим каменщикам) и контролировать горизонтальный уровень рядов, вертикальный уровень углов, а также высоту цокольной части. После выведения одной стены цокольной части порядовка переставляется на противоположный угол, натягивается причалка и можно продолжать укладку.

Установка порядовок со шнуром-причалкой

Рисунок 5. Установка порядовок со шнуром-причалкой

Схема перевязки при кладке цокольного кирпича на фундамент зависит от выбранной толщины цоколя. Поэтому на этом моменте нужно остановиться подробнее.

Кладка цоколя в 2 кирпича своими руками

В этом случае, чаще всего, применяются следующие схемы перевязки:
  • 1. Однорядная (ее еще называют цепной) – выбирается в основном из-за простоты. Первый ряд выкладывается тычком наружу, а 2-й – по схеме «ложок-тычок-ложок», что показано на рис. 6. Но при кладке углов цоколя в 2 кирпича однорядный и цепной способы немного отличаются, что вы можете заметить, посмотрев 2 представленных ниже видео.


Однорядная перевязка

Рисунок 6. Однорядная перевязка

  • 2. Многорядная – первые 2 ряда выкладываются аналогично цепному способу, а все последующие (до 6 включительно) укладываются исключительно ложковым методом. Детальная схема показана на рис. 7.

Многорядная перевязка при кладке цоколя в 2 кирпича

Рисунок 7. Многорядная перевязка при кладке цоколя в 2 кирпича

Цоколь в 1,5 кирпича

При выкладывании цокольной части такой толщины тоже применяются однорядная и многорядная схемы перевязки.

Кладка цоколя в полтора кирпича с применением однорядной схемы перевязки (см. рис. 8) предполагает попеременное чередование тычковых и ложковых рядов с наружной части будущей конструкции.

Однорядная схема перевязки

Рисунок 8. Однорядная схема перевязки

Видео выкладывания угла с использованием однорядной системы:


При кладке цоколя в 1,5 кирпича в соответствии с применением многорядной схемы перевязки выкладывание 1-го ряда осуществляется по принципу «тычок-ложок», 2-го – «ложок-тычок», а 3-6 ряды выкладываются ложками с перевязкой в полкирпича (см. рис. 9).

Многорядная перевязка при укладке цокольной части в 1,5 кирпича

Рисунок 9. Многорядная перевязка при укладке цокольной части в 1,5 кирпича

Видео выкладывания угла:


Гидроизоляция цокольной части

Обязательным этапом после выкладывания цоколя из красного кирпича является его гидроизоляция. При этом выполняется она в 2 этапа:
  • вертикальная;
  • горизонтальная.

Современный рынок предлагает множество видов гидроизоляционных материалов – обмазочные, пропитывающие, окрашивающие и т.д. Лучшим решением является рулонная гидроизоляция (см. фото 9), которая отличается повышенной надежностью и долговечностью. Ее укладка на горизонтальные и вертикальные поверхности может производиться наклеиванием на специальные мастики или наплавлением при помощи газовой горелки. Существуют также самоклеющиеся материалы.

Вертикальная гидроизоляция цокольной части здания

Фото 9. Вертикальная гидроизоляция цокольной части здания

Утепление цоколя

Перед тем, как делать цоколь из кирпича, мы также настоятельно рекомендуем предусмотреть его последующую теплоизоляцию, поскольку через неутепленную цокольную часть из дома уходит около 15-20% тепла. Для этих целей целесообразнее использовать экструдированный пенополистирол (обычный пенопласт не рекомендуется из-за его низкой плотности и прочности).

Плиты пенополистирола наклеиваются на гидроизолированные конструкции (см. фото 10) с помощью строительного клея, а после его схватывания (через 2-3 суток) дополнительно фиксируются тарельчатыми дюбелями.

Пример утепления фундамента и цоколя из кирпича своими руками

Фото 10. Пример утепления фундамента и цоколя из кирпича своими руками

Устройство отмостки

Важно не только знать, как класть цокольный кирпич, но и то, как впоследствии сделать качественную отмостку, которая служит для отвода от цоколя и фундамента дождевой и талой воды. Она обустраивается с уклоном от дома и должная быть не менее чем на 200 мм больше за выступающий свес крыши.

Обычно отмостка отливается из бетона после гидроизоляции и утепления цокольной части. Но если теплоизолироваться будет и она (см. фото 11), то эти операции лучше выполнять одновременно, чтобы обеспечить качественную состыковку вертикального и горизонтального теплоизоляционного слоя.

Утепление отмостки и цоколя

Фото 11. Утепление отмостки и цоколя

Отделка цокольной части

Отделка цоколя дома из красного кирпича выполняется влагостойкими, устойчивыми к температурным перепадам и другим внешним воздействиям материалами:
  • натуральный и искусственный камень;
  • керамическая и клинкерная плитка;
  • цокольный сайдинг;
  • облицовочный кирпич.

Пример цоколя, облицованного натуральным камнем

Фото 12. Пример цоколя, облицованного натуральным камнем

Нередко выполняется просто оштукатуривание или окрашивание. Особой популярностью пользуется обкладка цоколя кирпичом. Традиционно для этих целей используется клинкерные и гиперпрессованные изделия, которые отличаются низким влагопоглощением, высокой морозостойкостью и рядом других преимуществ.

Цоколь под облицовочный кирпич целесообразнее делать западающей формы. Это позволит уменьшить или вообще исключить «ступеньку» на переходе между цокольной частью и несущими стенами. При ее наличии необходимо дополнительно оборудовать отлив, чтобы в этом месте не скапливалась дождевая и талая вода.

Вывод

Мы постарались подробно рассказать о том, каким кирпичом выложить цоколь и как правильно выполнить кладку разной толщины. Напоследок хотим посоветовать – если у вас нет опыта кладочных работ, для начала потренируйтесь самостоятельно выложить, например, клумбу или любой другой менее ответственный элемент. Получилось – отлично, в противном случае целесообразнее привлечь специалиста, поскольку некачественная цокольная часть здания существенно сократит срок службы всего строения.

И напоследок видео о том, как выложить цоколь из кирпича своими руками:

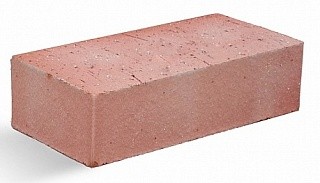

Кирпич полнотелый керамический Болохово гладкий М150 1НФ

Кирпич рядовой М150 высокого качества с морозостойкостью в 50 циклов.
От 9.10 руб/шт
Подробнее
© СтройПартнер | st-par.ru

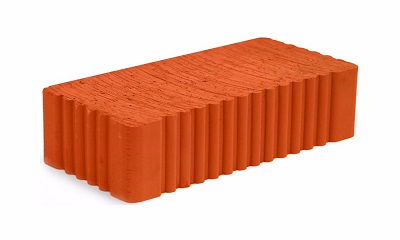

Кирпич керамический полнотелый Мстера М150 1НФ

Данный кирпич имеет достаточную марку прочности для применения в различных несущих констру...
От 8.35 руб/шт
Подробнее
© СтройПартнер | st-par.ru

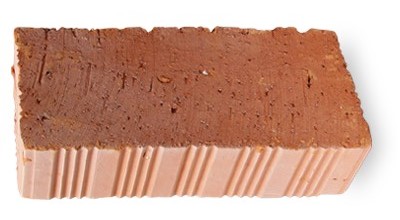

Кирпич керамический полнотелый Новоиерусалимский М150 1НФ F75 рифленый
