Создание, свойства, особенности ЖБИ

Железобетон — это материал, в котором соединены в единое целое стальная арматура и бетон. Бетон частично защищает металл арматуры от коррозии и воспринимает в этом композите сжимающие напряжения, а арматура — растягивающие усилия: известно, что металл хорошо работает на растяжение, а относительно хрупкий бетонный камень — на сжатие.

Цемент и вода являются активными составляющими бетона — в результате реакции между ними образуется цементный камень, скрепляющий зерна заполнителей в единый монолит. Между цементом и заполнителем не происходит химического взаимодействия, поэтому заполнители часто называют инертными материалами. Однако, крупный заполнитель (щебень горных пород или известняка) и мелкий заполнитель (кварцевый, он же речной песок) существенно влияют на структуру и свойства бетона.

В качестве арматуры используются металлические (стальные) прутки или пучки проволок. Арматура подразделяется на рабочую и монтажную. Рабочая арматура располагается в нижней части железобетонных изделий, работающих на изгиб: плит перекрытий, балок, в подошвах фундаментных блоков. Монтажная арматура создает объемный скелет ЖБИ, фиксирует расположение стержней рабочей арматуры, способствует фиксации и закреплению закладных деталей и монтажных петель.

Одной из разновидностей железобетона является напряжённый железобетон. За счет применения специальных технологических приемов, в процессе изготовления материалов из напряженного железобетона арматура замоноличивается в бетоне в частично растянутом виде. Дело в том, что плиты перекрытий и несущие балки в конструкции работают на изгиб. Во-первых, они воспринимают нагрузку конструкции пола (в том числе и собственный вес); во-вторых — нагрузку от бытовых предметов, размещенных на этаже; в третьих — нагрузку, передающуюся от стен на каркас здания. В результате, нижние слои плиты перекрытия или несущей балки находятся в слегка растянутом виде, что отрицательно сказывается на их надёжности. Если же нижние слои панели или балки в процессе изготовления были искусственно сжаты («напряжённый» железобетон), то под бытовой и конструкционной нагрузкой они будут находиться в нейтральном состоянии, напряжения в них будут минимальны, а значит и минимальны будут проблемы, связанные с эксплуатацией конструкции.

Как изготавливают железобетонные изделия (ЖБИ)?

Плиты перекрытий (пустотные и ребристые), перемычки, элементы оград, подвалов и фундаментов, плиты дорожных покрытий, детали колодцев и столбы освещения — всё это изделия из железобетона. Очевидно, что каждое железобетонное изделие имеет характерную для него систему армирования, рецептуру бетона и технологию изготовления.

Плиты перекрытия и перемычки, работающие на изгиб, изготавливают из предварительно напряжённого железобетона. В подготовленную форму на специальные упоры устанавливают арматурные стержни, натягивают их (механически, с помощью домкратов, или термомеханически, посредством разогрева электрическим током) и закрепляют в натянутом положении на бортоснастке формы.

Заливка бетонной смеси с последующим виброуплотнением может осуществляться на стендах (с введением пустотообразователей) или на конвейерных линиях, в том числе и способами проката или роликового формования, после чего изделия в формах отправляют на тепловую обработку в специальные камеры. Цель тепловой обработки — ускорение твердения бетона, и через 8..12 часов пропаривания при температуре среды 80..95°C изделие набирает 65..75% своей марочной прочности, эквивалентной 28 суткам твердения в естественных условиях. После того, как изделие затвердело, напряжённые арматурные стержни освобождают от крепления на стенках формы. Стержни частично сжимаются по длине, и напряжение от них передается бетону в изделии — в прилегающих к арматурным стержням областях бетона формируется напряжённое состояние.

ЖБИ цилиндрической формы (стойки, кольца и т.п.) изготавливают методом центрифугирования. Предварительно в полуформу, размещённую на стенде центрифуги, укладываются арматурные стержни (при необходимости их натягивают), на которые навивается металлическая проволока — формируется каркас железобетонного изделия. С помощью ложкового бетонораздатчика по всей длине полуформы распределяется бетонная смесь, одну полуформу накрывают сверху другой и включают центрифугу. На первом этапе, бетонная смесь, за счёт центробежных сил, распределяется у внешней ограждающей поверхности цилиндрической формы. На втором этапе, за счёт изменяющейся частоты вращения центрифуги, происходит уплотнение бетонной смеси и формование железобетонного изделия. Далее изделия (в полуформах или распалубленные) отправляют на тепловую обработку.

Что нельзя делать при монтаже ЖБИ

Любое строительное изделие, в том числе и ЖБИ, рассчитано на определенные нагрузки, превышение которых нежелательно или недопустимо. Для ЖБИ, работающих на изгиб, строительными нормами и правилами установлены нормативно-допустимые нагрузки. Оговоримся сразу, что величина этих нагрузок обеспечивает весьма и весьма значительный запас надёжности и, при корректном монтаже конструкции, разрушение железобетонного изделия практически исключено.

Каждая строительная конструкция (в том числе и плиты перекрытия) рассчитаны на определенные схемы монтажа. Эти схемы известны строителям, а нарушение их может привести к нежелательным для всех последствиям. Очень часто возникает необходимость сделать отверстие в панели перекрытия, и если при его формировании будет нарушена целостность арматурного каркаса панели или, что не менее важно, будут разрезаны арматурные стержни, обеспечивающие несущую способность этой панели, то положительный эффект «преднапряжения» будет практически полностью устранён. Подобная поврежденная панель не будет соответствовать шкале нормативно-допустимых нагрузок.

Если же сделать отверстие в панели все-таки надо, то необходимо предусмотреть консольное закрепление разрезаемых панелей на промежуточную опору (например, на внутреннюю несущую стену или на перемычку) и выполнить обвязку из металлического профиля по периметру вырезанной части плиты с закреплением (резьбовом или сваркой) на этом профиле концов арматурных стержней.

О доставке и промежуточном хранении ЖБИ

Уже упоминалось, что заводские железобетонные изделия имеют высокую степень надёжности и лишь от самих потребителей зависит, снизится ли эта надёжность в дальнейшем. ЖБИ, до того, как попадут в конструкцию и займут предназначенное им место, могут быть подвержены действию излишних механических нагрузок или оказаться в условиях повышенной влажности. Кроме того, бетон подвержен биологической коррозии (появлению плесени, грибка и пр.), что необходимо учитывать при его хранении.

Повреждения ЖБИ могут происходить как при их транспортировке (доставке), так и при их складировании (промежуточном хранении). Влага обычно попадает в изделия при контакте с землёй (капиллярный подсос) или атмосферными осадками, что может привести как к ухудшению механических характеристик ЖБИ, так и к развитию на нём коррозирующей микрофлоры.

Наиболее распространённый вид повреждений — механические. Например, при транспортировке плит перекрытия (положенных, как это и следует, на деревянные бруски-прокладки) поверх них были поставлены бетонные блоки. В результате, изделия прибыли на объект деформированными: с раскрытием трещин шириной более 1 мм по нижней части, с отколами бетона и обнажённой арматурой. Если это произошло по вине поставщика, то подобные ЖБИ должны быть заменены. Но поставщики, как правило, соблюдают условия перевозки и подобных ситуаций практически не возникает. Но когда железобетонные изделия поступают на место промежуточного складирования, когда за них уже уплачены деньги и ЖБИ приняты заказчиком, хозяин должен уже сам заботиться о принадлежащих ему железобетонных изделиях. Даже если ЖБИ приобретены с целью использования в течении недель или месяцев, для них необходимо обеспечить определенные «комфортные» условия хранения.

Площадка для их складирования должна быть выровнена; между железобетонными изделиями и грунтом не должно быть контакта; желательно наличие навеса или укрывающей изделие плёнки. Плиты перекрытий желательно хранить горизонтально (в «рабочем положении»), прокладывая их между собой деревянными брусками для проветривания и для снятия возникающих напряжений.

О дефектах, явных и неявных

Иногда в приобретенную партию попадают ЖБИ с явными дефектами. Некоторые из этих дефектов легко устранимы и не могут повлиять на качество железобетонных изделий, некоторые — неустранимы и носят «летальный» характер. Иногда дефекты имеют фабричное происхождение, иногда они возникают при самовывозе ЖБИ в результате их некорректной транспортировки.

Если ЖБИ внешне не разрушено, а присутствуют лишь небольшие сколы, то они достаточно несложно устраняются путем их заделки цементно-песчаным раствором или специальными ремонтными смесями. Если же дефект серьёзен (смещение арматурного каркаса, неверная анкеровка закладных деталей и монтажных петель, тонкий защитный слой бетона), то подобные железобетонные изделия подлежат возврату производителю и последующей замене. Но, как правило, подобные дефектные ЖБИ выявляют на ещё стадии приемки техническим контролем и если они и выходят за пределы завода, то как некондиционные. Некоторые заводские дефекты (например, сетка поверхностных тонких трещин на плите перекрытия) не носят «летального» характера и не влияют на надёжность и несущую способность ЖБИ. Подобные дефекты устраняют в процессе монтажа железобетонных изделий.

О свойствах и классах бетона

По плотности бетоны подразделяют на особо тяжёлые, тяжёлые (плотность D = 1800..2500 кг/м?), легкие и особо легкие. По размерам заполнителя тяжелые бетоны подразделяют на бетоны на крупных заполнителях и мелкозернистые бетоны. Плиты перекрытий, плиты дорожных покрытий, перемычки, элементы оград, подвалов и фундаментов, детали колодцев и столбы освещения изготавливают на основе тяжёлого бетона.

Классы бетона по прочности на сжатие (В), осевое растяжение (Вt ), растяжение при изгибе (Btb ) характеризуются соответствующей прочностью бетонов базового размера в установленном проектном возрасте (как правило — 28 суток).

Марка бетона по средней плотности (D) определяется фактическим показателем массы бетона в сухом состоянии в единице объёма образцов (кг/м3 ).

Марка бетона по морозостойкости (F) определяется количеством попеременных циклов замораживания и оттаивания в различных средах, которые выдерживают контрольные образцы без снижения прочности на сжатие более регламентируемой (для Московского региона F должна быть не менее 35).

Марка бетона по водонепроницаемости (W) определяется величиной давления воды, при котором не наблюдается ее просачивания через контрольные образцы.

Нормируемые показатели качества бетона должны быть обеспечены подбором его состава, выполнением технологических режимов приготовления, уплотнения бетонных смесей, твердения бетонных изделий и контролироваться на производстве.

Источник: http://www.vashdom.ru/articles/zbi_1.htm

Создание, свойства, особенности ЖБИ

Железобетон — это материал, в котором соединены в единое целое стальная арматура и бетон. Бетон частично защищает металл арматуры от коррозии и воспринимает в этом композите сжимающие напряжения, а арматура — растягивающие усилия: известно, что металл хорошо работает на растяжение, а относительно хрупкий бетонный камень — на сжатие.

Цемент и вода являются активными составляющими бетона — в результате реакции между ними образуется цементный камень, скрепляющий зерна заполнителей в единый монолит. Между цементом и заполнителем не происходит химического взаимодействия, поэтому заполнители часто называют инертными материалами. Однако, крупный заполнитель (щебень горных пород или известняка) и мелкий заполнитель (кварцевый, он же речной песок) существенно влияют на структуру и свойства бетона.

В качестве арматуры используются металлические (стальные) прутки или пучки проволок. Арматура подразделяется на рабочую и монтажную. Рабочая арматура располагается в нижней части железобетонных изделий, работающих на изгиб: плит перекрытий, балок, в подошвах фундаментных блоков. Монтажная арматура создает объемный скелет ЖБИ, фиксирует расположение стержней рабочей арматуры, способствует фиксации и закреплению закладных деталей и монтажных петель.

Одной из разновидностей железобетона является напряжённый железобетон. За счет применения специальных технологических приемов, в процессе изготовления материалов из напряженного железобетона арматура замоноличивается в бетоне в частично растянутом виде. Дело в том, что плиты перекрытий и несущие балки в конструкции работают на изгиб. Во-первых, они воспринимают нагрузку конструкции пола (в том числе и собственный вес); во-вторых — нагрузку от бытовых предметов, размещенных на этаже; в третьих — нагрузку, передающуюся от стен на каркас здания. В результате, нижние слои плиты перекрытия или несущей балки находятся в слегка растянутом виде, что отрицательно сказывается на их надёжности. Если же нижние слои панели или балки в процессе изготовления были искусственно сжаты («напряжённый» железобетон), то под бытовой и конструкционной нагрузкой они будут находиться в нейтральном состоянии, напряжения в них будут минимальны, а значит и минимальны будут проблемы, связанные с эксплуатацией конструкции.

Как изготавливают железобетонные изделия (ЖБИ)?

Плиты перекрытий (пустотные и ребристые), перемычки, элементы оград, подвалов и фундаментов, плиты дорожных покрытий, детали колодцев и столбы освещения — всё это изделия из железобетона. Очевидно, что каждое железобетонное изделие имеет характерную для него систему армирования, рецептуру бетона и технологию изготовления.

Плиты перекрытия и перемычки, работающие на изгиб, изготавливают из предварительно напряжённого железобетона. В подготовленную форму на специальные упоры устанавливают арматурные стержни, натягивают их (механически, с помощью домкратов, или термомеханически, посредством разогрева электрическим током) и закрепляют в натянутом положении на бортоснастке формы.

Заливка бетонной смеси с последующим виброуплотнением может осуществляться на стендах (с введением пустотообразователей) или на конвейерных линиях, в том числе и способами проката или роликового формования, после чего изделия в формах отправляют на тепловую обработку в специальные камеры. Цель тепловой обработки — ускорение твердения бетона, и через 8..12 часов пропаривания при температуре среды 80..95°C изделие набирает 65..75% своей марочной прочности, эквивалентной 28 суткам твердения в естественных условиях. После того, как изделие затвердело, напряжённые арматурные стержни освобождают от крепления на стенках формы. Стержни частично сжимаются по длине, и напряжение от них передается бетону в изделии — в прилегающих к арматурным стержням областях бетона формируется напряжённое состояние.

ЖБИ цилиндрической формы (стойки, кольца и т.п.) изготавливают методом центрифугирования. Предварительно в полуформу, размещённую на стенде центрифуги, укладываются арматурные стержни (при необходимости их натягивают), на которые навивается металлическая проволока — формируется каркас железобетонного изделия. С помощью ложкового бетонораздатчика по всей длине полуформы распределяется бетонная смесь, одну полуформу накрывают сверху другой и включают центрифугу. На первом этапе, бетонная смесь, за счёт центробежных сил, распределяется у внешней ограждающей поверхности цилиндрической формы. На втором этапе, за счёт изменяющейся частоты вращения центрифуги, происходит уплотнение бетонной смеси и формование железобетонного изделия. Далее изделия (в полуформах или распалубленные) отправляют на тепловую обработку.

Что нельзя делать при монтаже ЖБИ

Любое строительное изделие, в том числе и ЖБИ, рассчитано на определенные нагрузки, превышение которых нежелательно или недопустимо. Для ЖБИ, работающих на изгиб, строительными нормами и правилами установлены нормативно-допустимые нагрузки. Оговоримся сразу, что величина этих нагрузок обеспечивает весьма и весьма значительный запас надёжности и, при корректном монтаже конструкции, разрушение железобетонного изделия практически исключено.

Каждая строительная конструкция (в том числе и плиты перекрытия) рассчитаны на определенные схемы монтажа. Эти схемы известны строителям, а нарушение их может привести к нежелательным для всех последствиям. Очень часто возникает необходимость сделать отверстие в панели перекрытия, и если при его формировании будет нарушена целостность арматурного каркаса панели или, что не менее важно, будут разрезаны арматурные стержни, обеспечивающие несущую способность этой панели, то положительный эффект «преднапряжения» будет практически полностью устранён. Подобная поврежденная панель не будет соответствовать шкале нормативно-допустимых нагрузок.

Если же сделать отверстие в панели все-таки надо, то необходимо предусмотреть консольное закрепление разрезаемых панелей на промежуточную опору (например, на внутреннюю несущую стену или на перемычку) и выполнить обвязку из металлического профиля по периметру вырезанной части плиты с закреплением (резьбовом или сваркой) на этом профиле концов арматурных стержней.

О доставке и промежуточном хранении ЖБИ

Уже упоминалось, что заводские железобетонные изделия имеют высокую степень надёжности и лишь от самих потребителей зависит, снизится ли эта надёжность в дальнейшем. ЖБИ, до того, как попадут в конструкцию и займут предназначенное им место, могут быть подвержены действию излишних механических нагрузок или оказаться в условиях повышенной влажности. Кроме того, бетон подвержен биологической коррозии (появлению плесени, грибка и пр.), что необходимо учитывать при его хранении.

Повреждения ЖБИ могут происходить как при их транспортировке (доставке), так и при их складировании (промежуточном хранении). Влага обычно попадает в изделия при контакте с землёй (капиллярный подсос) или атмосферными осадками, что может привести как к ухудшению механических характеристик ЖБИ, так и к развитию на нём коррозирующей микрофлоры.

Наиболее распространённый вид повреждений — механические. Например, при транспортировке плит перекрытия (положенных, как это и следует, на деревянные бруски-прокладки) поверх них были поставлены бетонные блоки. В результате, изделия прибыли на объект деформированными: с раскрытием трещин шириной более 1 мм по нижней части, с отколами бетона и обнажённой арматурой. Если это произошло по вине поставщика, то подобные ЖБИ должны быть заменены. Но поставщики, как правило, соблюдают условия перевозки и подобных ситуаций практически не возникает. Но когда железобетонные изделия поступают на место промежуточного складирования, когда за них уже уплачены деньги и ЖБИ приняты заказчиком, хозяин должен уже сам заботиться о принадлежащих ему железобетонных изделиях. Даже если ЖБИ приобретены с целью использования в течении недель или месяцев, для них необходимо обеспечить определенные «комфортные» условия хранения.

Площадка для их складирования должна быть выровнена; между железобетонными изделиями и грунтом не должно быть контакта; желательно наличие навеса или укрывающей изделие плёнки. Плиты перекрытий желательно хранить горизонтально (в «рабочем положении»), прокладывая их между собой деревянными брусками для проветривания и для снятия возникающих напряжений.

О дефектах, явных и неявных

Иногда в приобретенную партию попадают ЖБИ с явными дефектами. Некоторые из этих дефектов легко устранимы и не могут повлиять на качество железобетонных изделий, некоторые — неустранимы и носят «летальный» характер. Иногда дефекты имеют фабричное происхождение, иногда они возникают при самовывозе ЖБИ в результате их некорректной транспортировки.

Если ЖБИ внешне не разрушено, а присутствуют лишь небольшие сколы, то они достаточно несложно устраняются путем их заделки цементно-песчаным раствором или специальными ремонтными смесями. Если же дефект серьёзен (смещение арматурного каркаса, неверная анкеровка закладных деталей и монтажных петель, тонкий защитный слой бетона), то подобные железобетонные изделия подлежат возврату производителю и последующей замене. Но, как правило, подобные дефектные ЖБИ выявляют на ещё стадии приемки техническим контролем и если они и выходят за пределы завода, то как некондиционные. Некоторые заводские дефекты (например, сетка поверхностных тонких трещин на плите перекрытия) не носят «летального» характера и не влияют на надёжность и несущую способность ЖБИ. Подобные дефекты устраняют в процессе монтажа железобетонных изделий.

О свойствах и классах бетона

По плотности бетоны подразделяют на особо тяжёлые, тяжёлые (плотность D = 1800..2500 кг/м?), легкие и особо легкие. По размерам заполнителя тяжелые бетоны подразделяют на бетоны на крупных заполнителях и мелкозернистые бетоны. Плиты перекрытий, плиты дорожных покрытий, перемычки, элементы оград, подвалов и фундаментов, детали колодцев и столбы освещения изготавливают на основе тяжёлого бетона.

Классы бетона по прочности на сжатие (В), осевое растяжение (Вt ), растяжение при изгибе (Btb ) характеризуются соответствующей прочностью бетонов базового размера в установленном проектном возрасте (как правило — 28 суток).

Марка бетона по средней плотности (D) определяется фактическим показателем массы бетона в сухом состоянии в единице объёма образцов (кг/м3 ).

Марка бетона по морозостойкости (F) определяется количеством попеременных циклов замораживания и оттаивания в различных средах, которые выдерживают контрольные образцы без снижения прочности на сжатие более регламентируемой (для Московского региона F должна быть не менее 35).

Марка бетона по водонепроницаемости (W) определяется величиной давления воды, при котором не наблюдается ее просачивания через контрольные образцы.

Нормируемые показатели качества бетона должны быть обеспечены подбором его состава, выполнением технологических режимов приготовления, уплотнения бетонных смесей, твердения бетонных изделий и контролироваться на производстве.

Источник: http://www.vashdom.ru/articles/zbi_1.htm

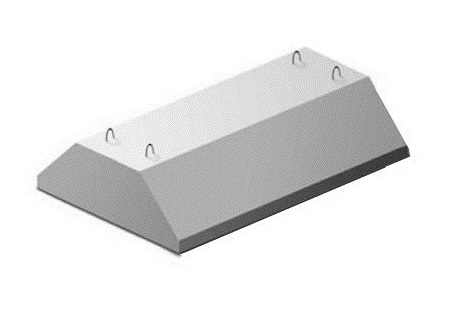

Плита ленточного фундамента ФЛ 6.12-4 (Рязанский завод ЖБИ №2)

Только новые плиты с завода. Плита ленточного фундамента ФЛ 6.12-4
От 2505 руб/шт
Подробнее
© СтройПартнер | st-par.ru

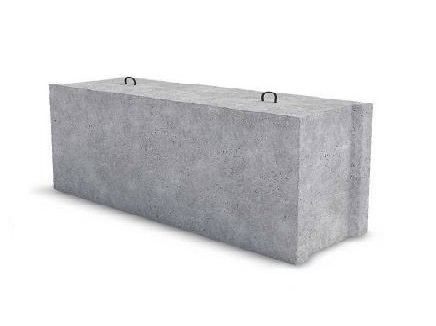

Фундаментный блок ФБС 12.4-3т (Рязанский завод ЖБИ №2)

Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд...
От 1056 руб/шт
Подробнее
© СтройПартнер | st-par.ru

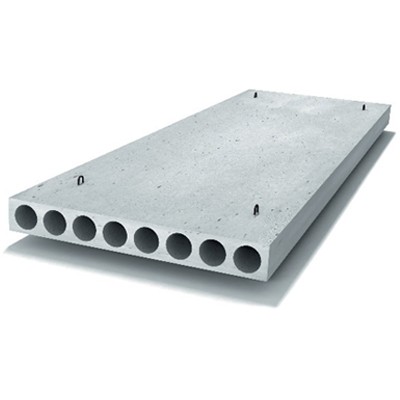

Плиты перекрытия ПК 16-10-8 (Рязанский завод ЖБИ №2)
