Цоколь из кирпича под газобетон


3371

Строительство дома из газобетона ведется по особой технологии, учитывающей свойства и характеристики материала. Чтобы обеспечить безопасность и надежность конструкции, рекомендуется устраивать высокий цоколь – он не только улучшит эстетическое восприятие архитектурного облика, но и защитит стены от воздействия влаги. Стоит ли делать цоколь из кирпича под газобетон – рассмотрим аргументы за и против.

Дом из газобетона характеристики и особенности блоков

Дом из газобетона: характеристики и особенности блоков

Использование в строительстве зданий мелкоячеистых бетонов позволяет решать задачи по теплоизоляции и снижению общего веса конструкции.

Газобетонные блоки отличаются пористой структурой, и эта особенность определяет ряд их достоинств:
  • 1. Низкий вес, позволяющий уменьшить нагрузку на основание.
  • 2. Высокие теплоизоляционные характеристики – наличие воздуха в порах сокращает потери энергии. При правильном расчете толщины стен можно обойтись без монтажа утеплителя.
  • 3. Пористая структура материала обеспечивает качественную звукоизоляцию.
  • 4. Экологичность – газобетон производится автоклавным способом из песка, цемента, извести. В его составе нет вредных или опасных компонентов.

Внимание! Один из недостатков ячеистых блоков – высокое поглощение влаги. Устранить его можно внешней отделкой материала.

Несмотря на малый вес, газобетонные блоки требуют надежного основания. Они плохо переносят нагрузку на разрыв, поэтому из-за проседания фундамента могут возникнуть трещины.

Какие виды основания рекомендуются для газобетона?

Основание под сооружение из ячеистого бетона должно быть прочным и надежным. Выбор фундамента зависит от многих факторов: вид грунта, глубина промерзания, этажность и т. д. Наиболее распространенными вариантами являются:
  • монолитная плита из прочного бетона и арматурных стержней;
  • ленточный фундамент – монолитная конструкция устраивается по периметру стен здания;
  • столбчато-монолитный фундамент – устраивается на слабых грунтах.

Монолитный фундамент под дом из газобетона

Фото 1. Монолитный фундамент под дом из газобетона

Что такое цоколь?

Часть наружной стены, соединяющая фундамент и основную стену первого этажа дома, называется цоколем. На него возложена практическая и декоративная функция. Конструкция должна противостоять негативному климатическому воздействию и передавать на фундамент нагрузку здания. Основное назначение цоколя из кирпича или другого материала, уложенного под газобетон, защищать стены от воздействия осадков и капиллярного подсоса влаги от земли. Зимние сугробы, весенние паводки или проливные дожди оказываются на значительном расстоянии от основных стен.

Цоколь – участок между фундаментом и стеной

Фото 2. Цоколь – участок между фундаментом и стеной

Внимание! Регулярное воздействие влаги, мороза и колебаний температуры требует использования на этом участке стройматериалов повышенной прочности.

Размеры защитной конструкции зависят от параметров основания и вида отмостки. Средние размерности:
  • Высота – показатель зависит от целого ряда критериев: погодные условия в регионе (высота уровня осадков), вид отмостки – тротуарная плитка или асфальт. Высота должна быть достаточной, чтобы свести к минимуму воздействие капиллярной влаги. Средние показатели – 0,5-1 м.
  • Ширина – этот параметр зависит от размеров ленточного фундамента и наружной стены, заложенных в проекте. Второй значимый фактор – тип конструкции стены. Учитывается толщина утепления и облицовки.

Внимание! Если проектом предусмотрено устройство вспомогательных помещений, то цокольный этаж может достигать высоты 2 м.

По форме цоколь бывает трех видов (рис. 1):
  • Выступающий тип – конструкция превышает по размерам стену и выступает за фасад. Такой вариант наиболее уязвим к внешнему воздействию и требует устройства слива. Он чувствителен к качеству отделки. Выступающий тип редко применяется в частном строительстве.
  • Вровень со стеной – этот вариант часто сопровождается нарушением гидроизоляции и появлением сырости в подвальном помещении.
  • Западающий тип – в этом случае стена дома нависает над цоколем и служит дополнительной защитой. Для сооружений из ячеистых блоков это оптимальный вариант. Он исключает прямое разрушительное воздействие дождя, снега и града. Еще один положительный момент, пусть не такой значительный, заключается в том, что из-за меньшей толщины кладки возведение западающего цоколя отнимает меньше времени.

Виды цоколя

Рисунок 1. Виды цоколя

Выбор материала для устройства цоколя под газобетон

К прочности и долговечности цоколя предъявляются повышенные требования, поэтому  выбирать материал для его возведения необходимо ответственно. Необходимую прочность конструкции обеспечат описанные ниже стройматериалы.

Полнотелый керамический кирпич

Строительный кирпич с маркой прочности М150-М250 – оптимальный вариант для возведения цоколя под газобетон. Керамические изделия обладают низкой гигроскопичностью (8-10%), высокой плотностью (1700-1900 кг/м3), выдерживают нагрузку 150-250 кг на кв. см поверхности.

Клинкерный кирпич обладает еще более привлекательными характеристиками (водопоглощение 1-6%, морозостойкость до 300 циклов, прочность до М500).  Благодаря стандартным размерам кирпича можно легко рассчитать ширину кладки и необходимое количество материала.

Плюсы красного кирпича:
  • стойкость к воздействию влаги;
  • высокая несущая способность;
  • морозостойкость 50-100 циклов замерзания и оттаивания у керамических изделий;
  • динамично противостоит деформационным нагрузкам при усадке;
  • привлекательный внешний вид, в случае использования клинкера.

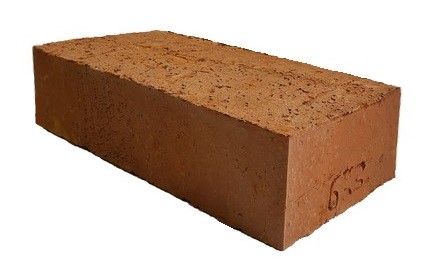

Керамический кирпич М200

Фото 3. Керамический кирпич М200

Применение кирпича имеет несколько минусов: небольшие размеры потребуют большего времени на кладку, рядовые изделия нуждаются в отделке, возникают дополнительные финансовые расходы.

Монолитный бетон

Использование товарного бетона – популярный способ устройства цоколя. Этот вариант имеет весомые преимущества:
  • 1. По показателям прочности и устойчивости к перепадам температур монолитная конструкция с армированием превосходит остальные варианты.
  • 2. В железобетонном фундаменте монолитный цоколь будет его неотъемлемой частью.
  • 3. Непосредственно заливка бетонной конструкции выполняется в короткие сроки.

Любой вариант имеет свои минусы. В этом случае потребуются значительные расходы на бетон, арматуру и последующее утепление холодного материала. Существенный недостаток конструкции – необходимость установки опалубки и продолжительный период ожидания, пока бетон наберет прочность (до 28 дней).

Цоколь из монолитного бетона

Фото 4. Цоколь из монолитного бетона

Застройщики часто прибегают к устройству комбинированного цоколя. Сооружение нижней части из монолитного бетона, а верхней – из полнотелого керамического кирпича позволяет оптимизировать затраты без потери прочности.

Газобетонные блоки

Ячеистый бетон, несмотря на высокое водопоглощение, тоже применяется при строительстве цоколя. Кладка конструкции ведется на клеевую смесь. Защиту стен от намокания обеспечивает обработка гидроизоляционным составом. Это может быть проникающая пропитка или битумная мастика, нанесенная на поверхность блоков с внутренней и наружной стороны. Оптимальный вариант – покрытие конструкции рулонной гидроизоляцией на основе битума.

Цоколь из газобетонных блоков

Фото 5. Цоколь из газобетонных блоков

Технология кладки кирпичного цоколя

Наиболее распространенным вариантом оснований для домов из легких пористых блоков является ленточный фундамент. Продолжением конструкции чаще всего служит цоколь из красного кирпича. Такая кладка позволяет не только увеличить расстояние между газобетонными блоками и поверхностью земли, но и выровнять горизонтальный уровень.

До начала работ по возведению стен выполняется гидроизоляция основания. В качестве покрытия, отсекающего капиллярный подсос влаги из фундамента, используют рулонные материалы и битумную мастику. Боковые части рекомендуется обработать праймером глубокого проникновения.

Для строительства понадобится набор инструментов (рис. 2)

Инструменты для кладки кирпича

Рисунок 2. Инструменты для кладки кирпича

Ход работы:
  • 1. Выставление углов. По ширине цоколя на сухую выкладывается кирпич. С помощью отвеса и уровня углы формируются по одному, при этом, контролируется одинаковая длина стен и диагоналей. Важно не допускать разницу диагоналей больше 10-20 мм, незначительное отклонение можно будет скорректировать швами. Чтобы ряды кирпича были ровными, между углами натягивается шнур-причалка.

Выкладывание углов цоколя

Фото 6. Выкладывание углов цоколя

  • 2. Рекомендуется приготовление цементно-песчаного раствора в пропорции 1:3 или 1:4, в зависимости от марки портландцемента М500, М400, М300 и предпочтений каменщика по вязкости раствора.
  • 3. Надежность кладки обеспечивает грамотная перевязка горизонтальных и вертикальных швов. В зависимости от высоты цокольной части здания применяется порядная или многорядная перевязка. Обычно цоколь из кирпича под газобетон шириной 375 мм выкладывается в 1,5 кирпича по схеме, показанной на рис. 3. Прочность стены обеспечивается чередованием ложковых и тычковых рядов. Для этого потребуются элементы размером в 1/4, 1/2 и 3/4 кирпича. Многорядная перевязка – оптимальный вариант для кладки высотой 1-2 м.

Многорядная перевязка

Рисунок 3. Многорядная перевязка

  • 4. Допустимая толщина горизонтальных швов – 12-15 мм. Контроль уровня кладки выполняется через каждые 3-4 ряда.
  • 5. На всех стенах цоколя оставляются небольшие вентиляционные отверстия – продухи. Их размер обычно составляет 150x150 мм. Располагаются продухи на высоте 15 см от отмостки, с шагом по периметру цоколя – 3 м. Вентиляция обеспечивает воздухообмен и предотвращает появление грибка и плесени в подвальном помещении.

Продухи в кладке стен

Фото 7. Продухи в кладке стен

  • 6. Чтобы конструкция не деформировалась под нагрузкой целого здания, ее укрепляют армированием. Каждый четвертый-пятый ряд кладки армируется металлической сеткой с размером ячеек 50x50 мм или арматурной проволокой диаметром 5-6 мм. Арматура полностью накрывается раствором, это предотвратит ее окисление.

Вертикальная и горизонтальная гидроизоляция

Заключительный этап возведения цоколя – гидроизоляция и облицовка. Пористый газобетон склонен к капиллярной подпитке влаги. Чтобы исключить увлажнение через кирпич цоколя, выполняется горизонтальная гидроизоляция. На верхний слой кладки кирпича укладываются полосы рубероидом, сложенные в два слоя. Хороший результат дает комбинация рулонной и обмазочной гидроизоляции.

Отсекающая гидроизоляция

Фото 8. Отсекающая гидроизоляция

Защиту от влаги боковых стен обеспечивают несколькими способами. Традиционным стало применение рулонной или мембранной гидроизоляции. Полотна материала на полимерно-битумной основе разогреваются и клеятся на поверхность кирпичных стен. При соблюдении технологии такая защита прослужит много лет.

Обмазочная изоляция представляет собой эластичные составы на основе битума или жидкого стекла. Они легко наносятся на поверхность цоколя при помощи валика. Покрытие надежно защищает от влаги, но чувствительно к механическому повреждению. Практичный и удобный вариант – проникающая гидроизоляция на основе полимеров. Применение составов не требует последующей отделки цоколя.

Декоративная отделка

Для сокращения потерь тепла проектировщики предусматривают утепление конструкции экструдированным пенополистиролом. Плиты утеплителя крепятся на специальный клей, снаружи наносится штукатурка. Декоративная отделка используется для цоколя из рядового кирпича. В качестве облицовки берется натуральный и искусственный камень, керамогранит, цокольный сайдинг. Клинкерный кирпич сам по себе является декоративным, поэтому в отделке не нуждается.

Видео покажет кладку цоколя из красного кирпича:


Нужен ли цоколь из кирпича под газобетон?

На этапе проектирования и выбора материалов для строительства дома решается вопрос об устройстве цоколя. Даже специалисты расходятся во мнениях, делать цоколь из кирпича или газобетона. Определенных ограничений на этот счет нет, поэтому решение принимается индивидуально по каждому объекту. Керамические материалы обладают лучшими характеристиками прочности и морозостойкости. Минусом являются дополнительные расходы на стройматериал, который стоит дороже ячеистого бетона.

Газобетон более хрупкий материал, на участках с повышенной нагрузкой его используют с осторожностью. Необходима более тщательная гидроизоляция фундамента, укладка армирующих элементов. Возведение цокольного этажа является одним из наиболее сложных этапов строительства.  При соблюдении рекомендуемой технологии кладки и гидроизоляции, конструкцию можно возвести из газобетона. Ее несомненный плюс – отличные теплоизоляционные характеристики.

Об особенностях устройства цоколя из кирпича под газобетон расскажет видео


Вывод

Конструкции из кирпича и газобетона имеют свои достоинства и недостатки. При выборе материала для строительства цоколя лучше полагаться на знание и опыт архитектора и проектировщика, но заказчик всегда может высказать свои предпочтения по стройматериалу – его слово будет решающим.
