Перемычки в доме из газобетона: виды и технология устройства


729

В газобетонном доме оконные и дверные проемы нуждаются в дополнительном усилении. Это могут быть перемычки из газобетона, U-образных блоков, монолитного бетона, а также на уголках или арматурных прутьях. Они отличаются между собой стоимостью, эффективностью, скоростью укладки. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты кладки над ним.

перемычки из газобетона

В домах из газоблоков предусматривается минимальная ширина простенка в 60 см. При уменьшении ширины требуется выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри О-блоков или закладкой прутьев в вертикальный паз рядом с проемом с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

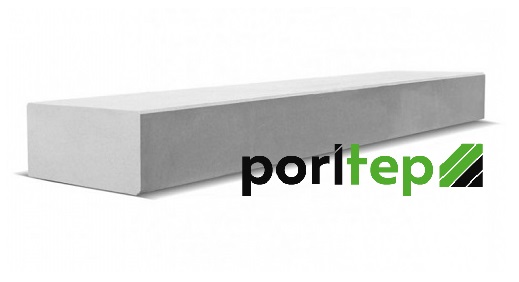

Укладка готовых перемычек из газобетона

Для укрепления проемов строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще всего. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.

укладка перемычек газобетонных

Изготавливаются перемычки из стального арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут производиться на заказ – под конкретные параметры строящегося дома.

Особенности

Преимущества готовых перемычек из газобетона:

  • высокая скорость укладки;
  • отсутствие «мостиков холода»;
  • сравнительно небольшой вес.

Гладкая поверхность и четкая форма изделия не портит ровность кладки стены, поэтому для наружной отделки можно использовать фасадную краску или тонкослойную штукатурку. Большим плюсом является также и однородность поверхности стены, когда дело подойдет к оштукатуриванию.

Рекомендации по укладке

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, с опиранием на кладку не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается укладка нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и уложить их над одним проемом.

оконные газобетонные перемычки

Правильное положение перемычек из газобетона при укладке указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью наверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, канавки или воздействовать другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или больше 200 мм. Одна большая перемычка может весить около 100-200 кг, поэтому для укладки может понадобиться подъемник. Если требуется усилить проем в ненесущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг, поэтому при укладке можно обойтись без спецтехники.

Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогостоящим способам.

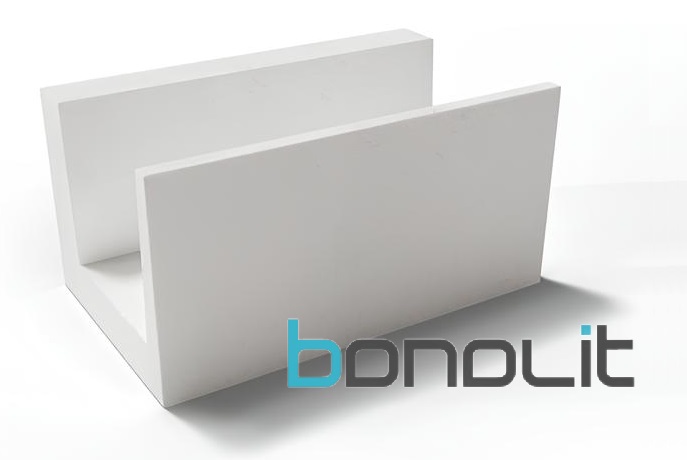

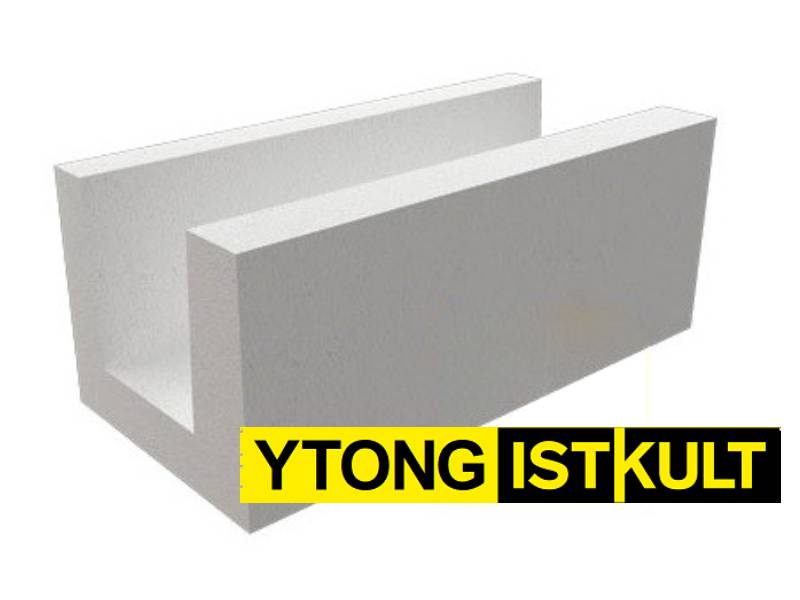

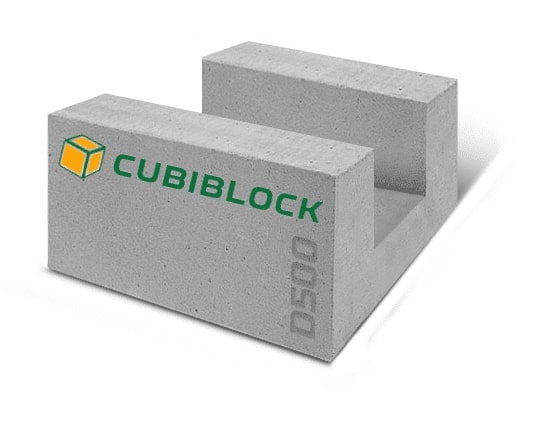

Перемычки из U-блоков

Один из распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше. Такой способ позволяет получить ровную наружную поверхность с непрерывным узором кладки и подходит для усиления проемов до 3 м.

газобетонные U-блоки

Технология устройства

Устройство перемычек из U-блоков выполняется в несколько этапов:

  • 1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка из газобетона не прогнулась под весом залитого бетона. Подпорки можно сделать из многих материалов – деревянных брусков, металлических труб, столбиков кирпича и пр.
  • 2. На доску укладываются лотковые блоки толстой стенкой наружу и так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
  • 3. Для утепления конструкции можно положить внутрь блоков от наружной стенки листы пенополистирола или минеральной ваты высокой плотности.
устройство газобетонных перемычек

  • 4. Еще для изготовления перемычек над окнами в доме из газобетона вяжется арматурный каркас. Для него используются строительная арматура диаметром 12-16 мм, покрытая антикоррозионным составом, вязальная и кольцевая проволока.
  • 5. Замешивается бетон M200 и заливается вовнутрь конструкции, уплотняется и выравнивается по верхней грани блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску, временные подпорки и продолжить строительство можно после того, как бетон высохнет. Сроки зависят от погодных условий и температурного режима воздуха.

Перемычки из монолитного бетона

Способ заливки монолитной бетонной балки является одним из наиболее дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию, хорошо выдерживающую любые нагрузки. Серьезным недостатком данного метода является тот факт, что пропадает однородность поверхности стены, что крайне нежелательно при тонкослойном оштукатуривали ровной газобетонной стены.

монолитный бетон

Высокую теплопроводность бетона придется компенсировать местным утеплением.

Техника изготовления

Создание монолитной балки во многом напоминает устройство перемычек из лотковых блоков, но имеет и существенные отличия. Работы выполняются в такой очередности:

  • Монтируется съемная опалубка из досок и брусьев или листовых материалов (фанеры и пр.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после укладки блочного ряда. Для нее оставляют по 20-30 см пространства с обеих сторон от проема.
  • В готовой опалубке с наружной части стены закрепляется утеплитель. Для мокрых работ чаще всего используют листы пенополистирола.
  • После изготовляется арматурный каркас из стальных прутьев. Для формировки каркаса лучше использовать кольцевую и вязальную проволоку, но для небольших домиков с легким кровельным покрытием можно использовать стальную армирующую сетку. Она нарезается на квадраты, к которым вязальной проволокой крепятся прутья.
  • Далее оборудованная опалубка заливается раствором M200 - M300 на высоту ряда блоков, утрамбовывается и выравнивается.

Снимать боковую опалубку можно после затвердевания раствора, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду стоит регулярно смачивать бетон, пока он не наберет должную прочность.

Наружная часть перемычки в доме из газобетона будет нуждаться в отдельном предварительном оштукатуривании в случае отделки фасада декоративной штукатуркой по блоку без утепления стен. Поверх утеплителя наносится слой штукатурки, в который утапливается щелочностойкая армирующая сетка и разравнивается.

Перемычки из уголков

Конструкция с использованием металлических уголков самая бюджетная, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина проемов до 1,2 м при высоте кладки поверх них не менее 2/3 этой ширины.

металлические перемычки

Советы экспертов по применению уголков

Изначально в закрывающих блоках из газобетона вырезаются пазы для уголков с отступом от края блока на 1/3 его ширины. Обычно отступ составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголки снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опирания.

Для проемов шириной до 1,2 м достаточно уголка с шириной полки в 50 мм. Стальные опоры нужно обработать антикоррозионным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обернуть щелочестойкой или штукатурной сеткой.

Перемычки в небольших проемах

Проемы шириной меньше 1,2 м не нуждаются в большом усилении. Так как делать перемычку над окном из газобетона из железобетонной балки дорого и нецелесообразно, можно воспользоваться методом армирования стальными прутками. Но этот способ, как и предыдущий, применим только для случаев, когда высота кладки стен поверх проема больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от проема и в зоне подоконника.

Технология работ

Технология кладки блоков газобетона поверх проемов без применения усилительных опор (см. рис. а) предполагает следующую последовательность действий:

  • Выкладывается ряд блоков до проема. Обязательно оставляется пространство в 20-30 см для закладки арматуры.
  • В отличие от укладки перемычки из газобетона с помощью U-блоков, не потребуется монтаж съемной опалубки.
  • Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Подойдут стержни периодического профиля с выраженным рифлением класса A-III.
  • В блоках проделываются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрезер. Важно, чтобы канавки не находились слишком близко к краю.
  • Углубления заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
  • При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше всего арматурные стержни выдерживают нагрузку, если через несколько рядов над ними сделать монолитный пояс жесткости, равномерно распределяющий вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного сегмента не требуется.

схема штробы

А как сделать перемычку над окном из газобетона, если предполагаемая нагрузка на проем окажется немного больше допустимого значения для стальных стержней? Как вариант, можно скомбинировать последние два способа.

В этом случае 75-е уголки утапливаются в блоки по внешнему и внутреннему краю, а в центральном сегменте нарезаются штробы под 3 стержня арматуры, диаметром от 8 мм. После закрепления перемычки уголки, предварительно окрашенные или обработанные антикоррозионным составом, оштукатуриваются.

Заключение

Выбирая из чего делать перемычки – из газобетона, железобетона, стальных уголков или прутьев – обязательно учитывайте следующие факторы:

  • площадь и высота здания;
  • вес межэтажного и чердачного перекрытия, крыши, самих стен;
  • стоимость материала;
  • сроки строительства.

И запомните, что при неправильном усилении проемов на стенах из газобетона появятся трещины. И наоборот, правильный расчет, а также соблюдение техники изготовления перемычек, позволят построить прочный дом без каких-либо последствий, которые могут вскрыться в будущем.
