Армопояс в доме из газобетона: технология устройства


117
армопояс для газобетона

Армопояс в доме из газобетона защищает стены здания от деформаций, повышает общую прочность строения, уменьшает негативное воздействие от неравномерной усадки фундамента. Блоки из ячеистого бетона легкие, хорошо удерживают тепло, легко сверлятся, режутся и обрабатываются. Главные недостатки материала – относительная хрупкость и низкий порог сопротивления точечным нагрузкам компенсируются устройством нескольких армированных поясов. Монолитный слой из бетона с каркасом из стальной арматуры способен равномерно распределить нагрузку на все стены и сделать конструкцию жестче.

Варианты устройства армопояса

Армопояса на стенах из газобетона выполняются высотой 30-40 см, иногда достаточно 20 см. В ряде случаев допустимо увеличение толщины бетонного слоя, но с включением большего числа прутьев в каркас. Из-за различной теплопроводности блоков и обычного бетона, требуется укладка утеплителя по всей длине пояса, иначе здесь обязательно образуется «мостик холода».

В качестве утеплителя используется пенополистирол, базальтовая вата высокой плотности толщиной 5-10 см. Если предполагается внешнее утепление, то допускается уменьшение толщины листов внутри линии жесткости.

армопояс

Армопояс на газобетоне можно сделать несколькими способами:

  • с помощью деревянной опалубки;
  • с тонкими блоками для перегородок;
  • из U-образных блоков.

Первый вариант устройства армопояса дешевле, но и самый трудоемкий. Чтобы съемная опалубка выдержала немалый вес, ее нижняя часть прикрепляется саморезами к блокам стены, а верх параллельных сторон стягивается прутьями с болтами.

Если толщина стены равна или превышает 40 см, для устройства армопояса можно использовать перегородочные блоки толщиной до 10 см. Они закрепляются по внешнему и внутреннему периметру кладки. Оставшееся пространство заполняется арматурой, теплоизолятором и бетоном. Допустимо комбинировать 2 варианта, когда с внешней стороны укладывается перегородочный материал, а с внутренней – доски опалубки.

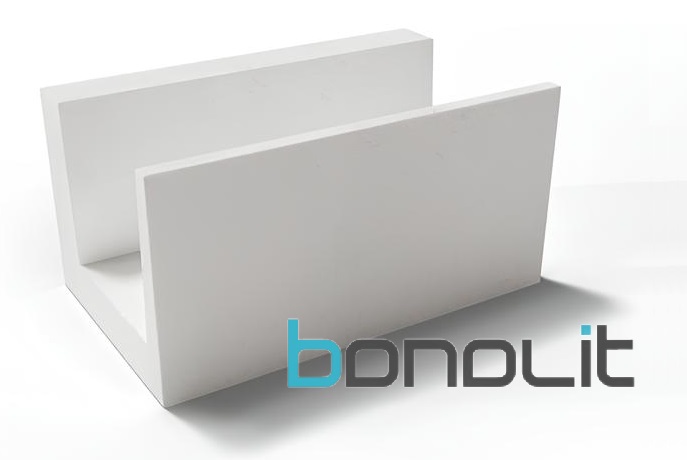

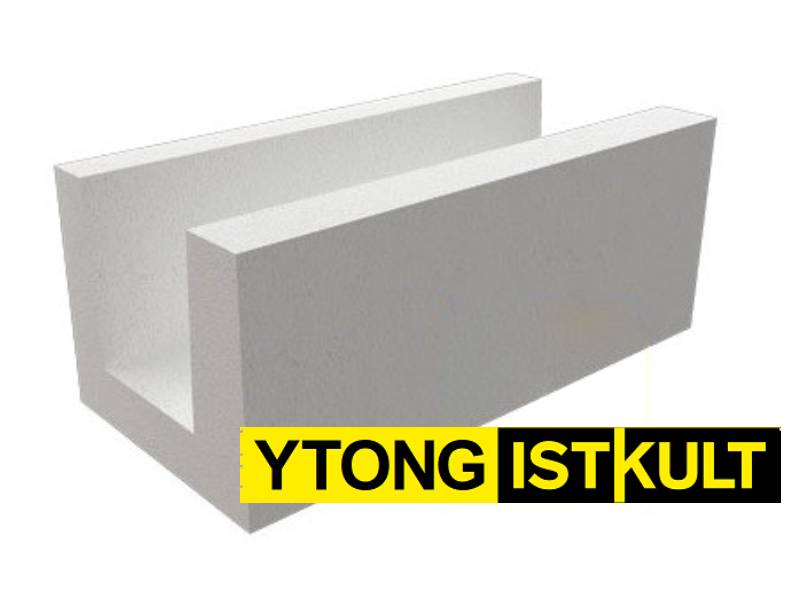

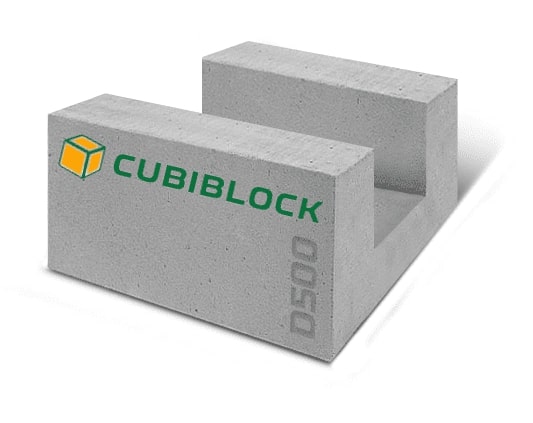

Наиболее простой вариант обустройства армопояса в доме из газобетона – использовать U-блоки.

газобетонные u-блоки

В этом случае не нужно тратить усилия на съемную опалубку, легче следить за ровностью укладки, сокращается время простоя за счет более тонкого слоя бетона. Чтобы внутрь конструкции поместился утеплитель, стоит выбрать блоки с минимальной толщиной стенок. Если часть конструкции проходит над открытым проемом (оконным, дверным), то потребуется монтаж опалубки, поддерживающей конструкцию снизу в проеме.

Тонкости сооружения армопояса на газобетонных стенах

Для обустройства функционального сейсмпояса при строительстве дома из газобетона стоит обратить внимание на ряд моментов.

Армирование

армированный блок

   Армопояс выполняется из прутьев толщиной в 10-12 мм с выраженной ребристой поверхностью. Так бетон лучше сцепится с поверхностью арматуры и меньше деформируется при нагрузках. Отдельные прутья соединяются в каркас вязальной проволокой с шагом около 0,5 м. Если предполагается сильная нагрузка на стены, рекомендуется усилить конструкцию поперечными прутьями. Сварка не применяется, т.к. перегрев негативно сказывается на характеристиках металла.

Важно! Из-за значительного веса каркас вяжется непосредственно в опалубке, блоке или между доборными блоками после застывания клея.


Прутья должны располагаться в толще бетона армопояса на несколько сантиметров вглубь от поверхности, иначе будут подвержены ржавчине и потеряют в прочности. Снизу каркас приподнимается на кусках кирпича, камнях, плитках. Высота проверяется по уровню.

устройство армопояса

Заливка

Так как сделать армопояс по газобетону нужно монолитным, рекомендуется залить его за один прием. Если такой вариант невозможен – используются отсечки. Чтобы упрочнить место соединения рекомендуется сделать швы по диагонали. Перед заливкой новой порции бетона шов обильно смачивается водой.

Важно! Арматурный каркас не должен прерываться. Стоит потратить время и закрепить отсечки между готовыми прутьями, иначе сейсмопояс не сможет равномерно распределить нагрузки, а в месте швов на стенах образуются трещины.

После заливки бетон уплотняется вибромолотом. Лишний воздух можно выпустить, покалывая свежий бетон прутом в нескольких местах. Затем поверхность выравнивается. Для заливки армопояса используется бетон М-200 и выше. Чтобы изготовить смесь самостоятельно, нужно соединить 1 часть цемента, 2 части песка и 3,5 части щебня. Получится бетон М-250. Для максимально прочной строительной смеси нужно по 1 части цемента и песка соединить с 2,5 части щебня.

состав бетона цемента

Наглядно можете ознакомиться с технологией в видео

Где нужен армопояс?

Газобетон – сравнительно недорогой стройматериал. Необходимость в обустройстве армопоясов значительно удорожает строительство дома, но пренебрегать ими не стоит. Уменьшение количества или толщины таких линий жесткости чревато быстрым появлением трещин и снижением срока эксплуатации здания.

В основном сейсмопояс при строительстве дома из газобетона обустраивается в таких зонах:

  • в фундаменте
  • под межэтажным перекрытием
  • под мауэрлатом

Создание армопояса обычно входит в стандартный план заливки ленточного или свайного фундаментов, верхняя часть которых состоит из прутьев и бетона.

Важно! На пучинистых грунтах или при риске затопления количество прутьев в каркасе увеличивается вдвое. Допустимо вместо одной арматурной сетки использовать две.

Под фундамент из блоков или бутобетона требуется подложка. Такой армопояс изготавливается толщиной в 50 см и шире основного фундамента на 15-20 см с каждой стороны. В этом случае и при наличии цокольного этажа следующий армопояс приходится на первый ряд стеновой кладки. Строительство этих зон перераспределения нагрузки обязательно. Специалисты исключают вариант экономии за счет отсутствия нижнего пояса. Усиление цокольного элемента также не принесет значительного эффекта.

создание армопояса

Следующая линия жесткости – армопояс на стены из газобетона. Используется при строительстве двухэтажного дома. Плиты межэтажного перекрытия крепятся к монолитному поясу. Количество и толщина прутьев арматуры зависит от веса перекрытия. Под бетонные конструкции вяжется квадрат, под деревянное перекрытие достаточно треугольника.

Завершающий слой выполняется под мауэрлат. Во время заливки по длине армопояса крепятся анкеры. Длина выступающей части шпильки должна соответствовать толщине бруса плюс место для шайбы с гайкой.

схема конструкции армопояса

Полностью конструкция перехода между стеной и крышей выглядит так:

  • Армопояс на газобетоне со шпильками
  • Гидроизоляция.
  • Мауэрлат.

В брусьях необходимо просверлить отверстия в местах вывода прутьев наружу. При этом газобетонный блок не разрушится под анкером, как это было бы без ребер жесткости, а шпильки с гайками удержат брус без дополнительной обвязки.

При нормальных погодных условиях строительство можно продолжать через 4-5 дней. В чрезмерно жаркую погоду бетон стоит чаще смачивать водой или накрыть пленкой, чтобы избежать появления трещин.

брус и газобетон

Вывод

Не экономьте на качестве и количестве армопоясов. С правильными поясами жесткости, газобетонный дом успешно выдержит вес перекрытий, перепады температуры, небольшие сезонные деформации почвы и прослужит не менее 100 лет.
